RGB LED COLOR CHANGER

RGB LED COLOR CHANGER je kompletně moje vlastní řešení měnění barev RGB LED diody. Na internetu nic nebylo až na autoled, ale ta se nehodí pro míchání barev, jelikož má přednastavenou sekvenci přechodů. Pustil jsem se do svého řešení. Nejdříve jsem toto zapojení chtěl řešit pomocí Schmittova klopného obvodu, ale nezvládal tak velké časové konstanty. Proto jsem od něho upustil a vrátil se ke klasickému obvodu NE555.

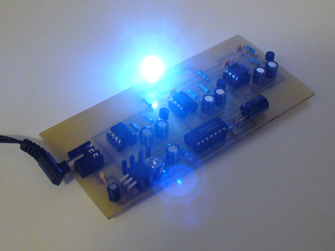

Stará verze měla několik nedostatků. Jedním z nich bylo i úplné zhasínání všech barev, což navenek působilo amatérsky. V nové verzi jsem již tento problém opravil a funguje bezvadně (viz youtube video). Zapojení by se po startu mělo rozsvítit bílou barvou. Obvod napájím přes stabilizátor napětí 5V, který jsem opatřil ještě chladičem. Díky tomu můžu použít adaptér na 7-12V (dávejte pozor na polaritu!). Použil jsem opět tři časovače NE555, na kterých si přes dva RC články na výstupu ovládám MOSFET BS250KL s P kanálem. S náběžnou hranou se začne nabíjet R1C1, se závěrnou hranou nastane vybíjení přes R2C2. Obvod dále obsahuje 2 zpožďovací RC články, které spínají logický CMOS AND (výrobce uvádí sepnutí při 2V). RGB LED diodu jsem použil se společnou katodou a se svítivostí 1000mcd a úhlem 100°. Šla by sem dát i jiná dioda se společnou katodou (4000mcd/40°), ale je to bodová led dioda, takže se moc nehodí. Svítivost je natolik vysoká, že by mohla způsobit zánět spojivek, takže opatrně a nedívat se přímo na diodu dlouhou dobu. Odběr zapojení by měl být okolo 120mA ve špičce, ale povětšinou se vyrábí 500mA adaptéry, které bohatě stačí. V mém prvním zapojení pracuji s nestabilizovaným zdrojem 12V / 500mA.

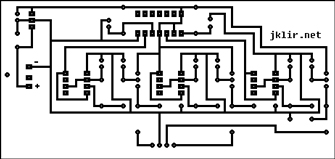

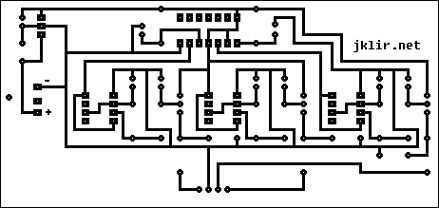

Všechny součástky jsou běžně k dostání v GM Electronic a cena vychází na 180 Kč (bohužel zdražily BS250KL ze 7 Kč na 35 Kč! Lze nahradit jiným P-MOSFET tranzistorem se stejnými parametry a pouzdrem, například BS250 v GESu za 15 Kč). S MOSFETem BS250P zapojení nefunguje - má velké Ugs a neobsahuje ochrannou diodu! Další náhrada za BS250KL je TP0604 nebo TP2104. Přeju hodně štěstí s případným oživením ;-). Schémata níže jsou miniatury, po odliknutí se dostanete na plnou velikost (1:1).

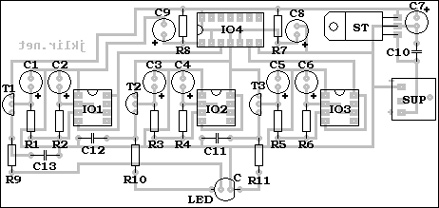

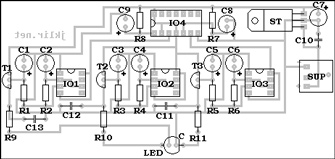

součástky:
